Das AR 105 ergänzt den Außenwecker WK 978 | WK 971 AP in der analogen Telefonie.

In modernen Telefonanlagen oder auch beim Einsatz eines Routers oder Analogadapters erreicht die Rufwechselspannung nur noch in wenigen Fällen den von der FTZ vorgegebenen Spannungswert. Dies führt dazu, dass der Außenwecker entweder den Ruf zu leise signalisiert, oder gar nicht funktioniert.

Das AR 105 wird zwischen den Analogausgang des Routers und den Außenwecker geschalten. Während des Rufs schaltet ein Relais eine durch 230V generierte Rufwechselspannung auf den Wecker und garantiert so die maximal mögliche Lautstärke.

Solange kein Ruf erfolgt, verbraucht das AR 105 keine Energie.

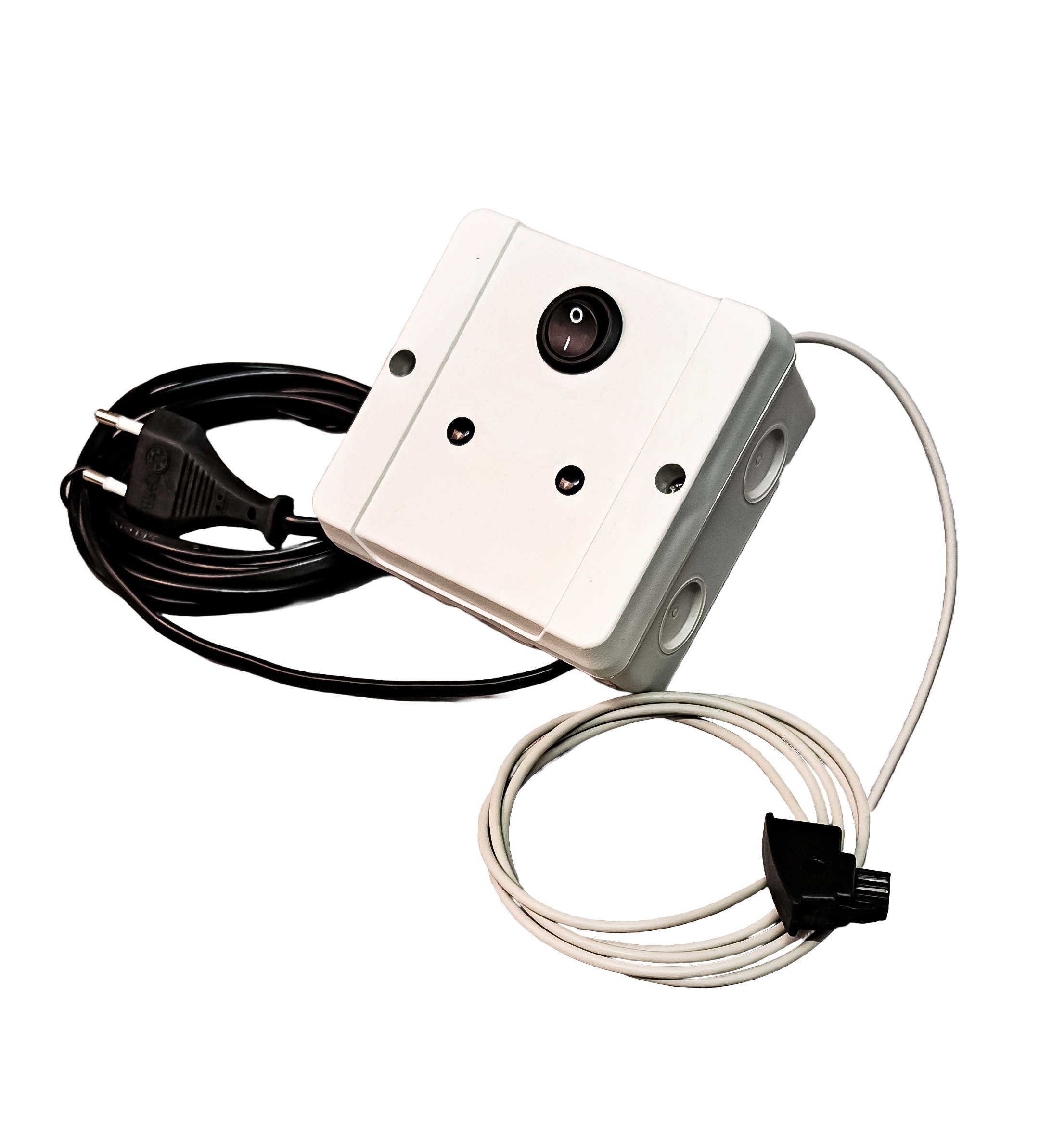

Das AR 105 ist auch mit Anschlussleitungen für den sofortigen Einsatz erhältlich.

Technische Daten:

Eingangsseite:
Rufspannung > 25 V 25 / 50 Hz
Frequenzbereich > 25 - 50 Hz
Scheinwiderstand > 10 kOhm 25 / 50 Hz

Ausgangsseite:
Schaltstrom 6 A / 250 Vac oder 6 A / 30 Vdc
Schaltspannung max. 400 VAC oder 150 VDC
Schaltleistung 150 W oder 150 VA

Stromaufnahme während des Rufs: 1mA

Material: Gehäuse aus Thermoplast

Schutzart Gehäuse: IP 54

Gewicht: 200 g

Farbe: lichtgrau, RAL 7035

Abmessungen: L x B x H ca. in mm 98 x 98 x 53

lieferbare Ausführungen:

• Artikel-Nr. 60605:   Anschaltrelais AR 105 - mit Schalter, AP ohne AS *
• Artikel-Nr. 60605A: Anschaltrelais AR 105 - mit Schalter, AP + Netzleitung und AS TAE-F / 1,5 m

• Artikel-Nr. 60605B: Anschaltrelais AR 105 - mit Schalter, AP + Netzleitung und AS RJ11  / 1,5 m

*Beachten Sie, eine Anschaltung an das 230V Netz darf nur von geschultem Fachpersonal vorgenommen werden!

Fachpersonal sind Personen, die auf Grund ihrer fachlichen Ausbildung, ihrer Erfahrungen sowie ihrer Kenntnisse der einschlägigen Normen die ihnen übertragenen Arbeiten beurteilen und mögliche Gefahren erkennen können.
