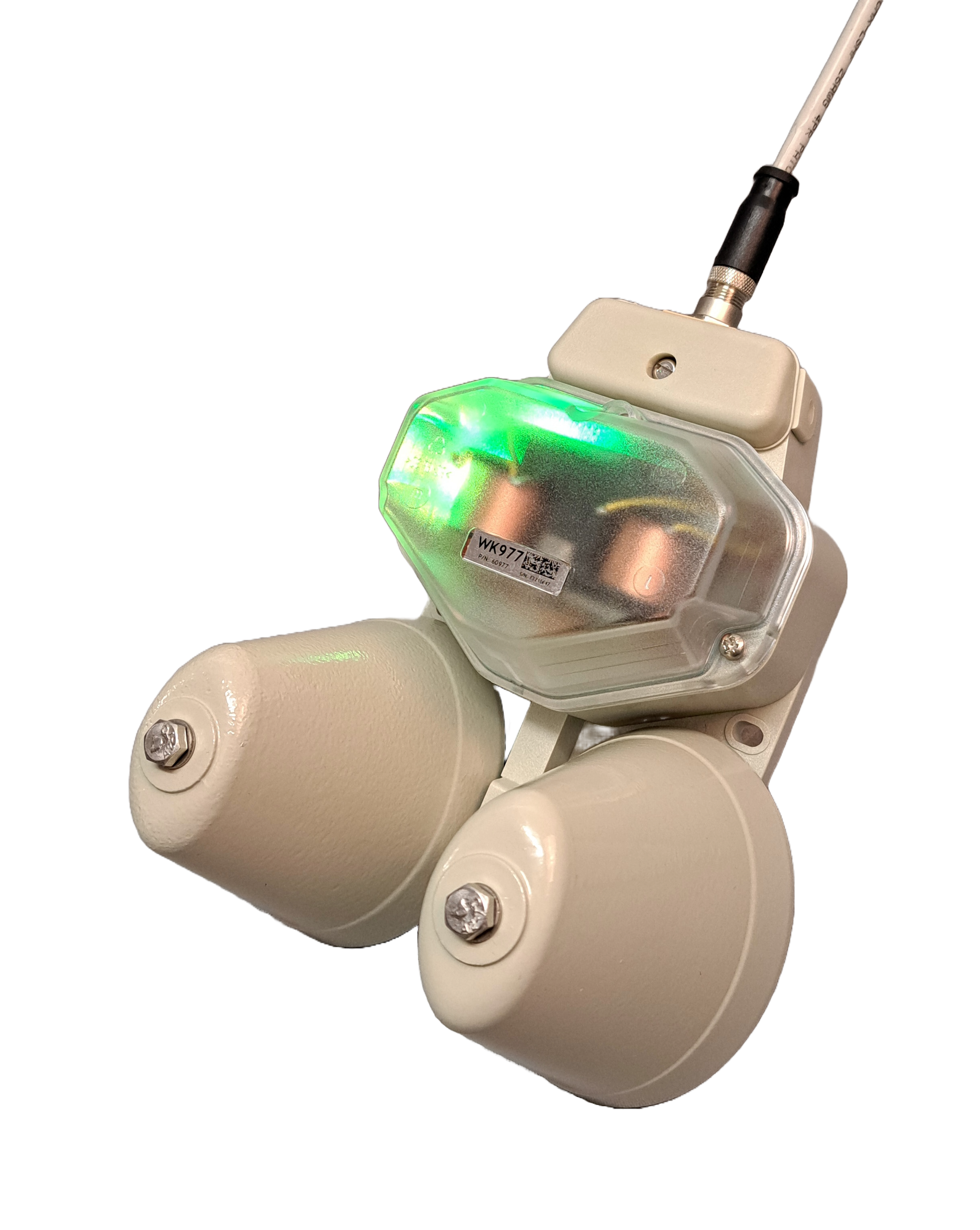

Der WK977 IP ergänzt Ihre IP-Telefonanlage um eine leistungsstarke akustische Rufsignalisierung. Sein elektromechanisches Zweiklangläutwerk macht eingehende Anrufe auch in Werkstätten, Produktionshallen, Lagerbereichen und weitläufigen Betriebsstätten deutlich wahrnehmbar. Die Ausführung WK977-L bietet zusätzlich helle, abwechselnd blitzende LEDs in Blau und Grün.

Stromversorgung und Netzwerkkommunikation erfolgen gemeinsam über Power over Ethernet.

Der WK977 IP ergänzt Ihre IP-Telefonanlage um eine leistungsstarke akustische Rufsignalisierung. Sein elektromechanisches Zweiklangläutwerk macht eingehende Anrufe auch in Werkstätten, Produktionshallen, Lagerbereichen und weitläufigen Betriebsstätten deutlich wahrnehmbar. Die Ausführung WK977-L bietet zusätzlich helle, abwechselnd blitzende LEDs in Blau und Grün.

Stromversorgung und Netzwerkkommunikation erfolgen gemeinsam über Power over Ethernet. Der robuste, X-codierte M12-Anschluss ermöglicht die Einbindung in industrielle Ethernet-Netzwerke. Für die grundlegende Rufsignalisierung ist keine Herstellercloud erforderlich.



Individuelle Rufsignalisierung
Zehn Klingeltonprofile, darunter acht Benutzerprofile, ermöglichen eine gezielte Anpassung an den Einsatzort. Mit dem integrierten Klingeltoneditor lassen sich Rufrhythmen aus Läute- und Pausensegmenten zusammenstellen. Anschlagfrequenz, Segmentlänge sowie Beginn und Ende der akustischen Signalisierung sind einstellbar.

Über SIP Alert-Info und Rufnummernfilter können unterschiedliche Anrufe verschiedenen Rufmustern zugeordnet werden. So lassen sich beispielsweise interne und externe Rufe akustisch unterscheiden. Beim WK977-L sind zusätzlich Blitzabstand, Blitzdauer und Helligkeit einstellbar.



Komfortable Netzwerkintegration
Der WK977 unterstützt SIP über UDP, TCP und TLS sowie die automatische SIP-Serverermittlung über DNS SRV und NAPTR. Die Netzwerkkonfiguration erfolgt wahlweise über DHCP oder eine feste IPv4-Adresse.

Voice-VLANs können manuell eingerichtet oder automatisch über LLDP-MED und unterstützte DHCP-Optionen übernommen werden. Für zugangsgeschützte Netzwerke steht IEEE 802.1X mit EAP-TLS, PEAP/MSCHAPv2 und EAP-TTLS/PAP zur Verfügung. Ein verwaltbarer CA-Zertifikatsspeicher unterstützt die Einrichtung geschützter Verbindungen.



Bedienung und Verwaltung
Die Konfiguration erfolgt über die integrierte Weboberfläche mit Maus- und Touch-Bedienung. Das Gerät ist über seine IP-Adresse oder den Hostnamen erreichbar; der QR-Code auf dem Typenschild erleichtert den Aufruf. HTTPS ist im Auslieferungszustand aktiviert.

Statusanzeigen, SIP-Protokollierung und eine Identifikationsfunktion unterstützen Inbetriebnahme und Fehlersuche. Einstellbare Status- und LAN-LEDs erlauben die Anpassung der Geräteanzeigen an die Umgebung.

Für mehrere Geräte erleichtert die zentrale Provisionierung die Einrichtung und Pflege. Unterstützt werden gerätebezogene Konfigurationsdateien wie cfg{mac}, DHCP-basierte Servervorgaben sowie Funktionen für lokale 3CX-Anlagen.



Automatisierung und Integration
Neben der SIP-Anbindung bietet der WK977 mehrere Schnittstellen für Gebäudeautomation, Überwachung und Leitsysteme:

• Home Assistant: Anbindung über MQTT Discovery oder die separat bereitgestellte WK977-Integration.
• MQTT mit optionalem TLS: Übertragung von Zuständen und Ereignissen sowie freigegebene Steuerfunktionen.
• HTTP/JSON-API: Authentifizierter Statuszugriff und separat freischaltbare Steuerung.
• Webhooks: Übermittlung ausgewählter Ruf- und SIP-Statusereignisse an HTTP-/HTTPS-Empfänger.
• Modbus TCP: Zustandsabfrage und optional freigegebene Steuerbefehle im lokalen Netz.



Wartung und Updates
Firmwareaktualisierungen erfolgen über das Webinterface oder eine eingerichtete Provisionierung. Das Dual-Bank-Verfahren hält getrennte Firmwarestände vor und bietet eine Rückfallmöglichkeit auf einen bestätigten Stand. Ein abgesicherter Betriebsmodus unterstützt die Wiederherstellung des Gerätezugangs.

Die vollständige Konfiguration einschließlich Zertifikaten und Zugangsdaten lässt sich als passwortgeschütztes, verschlüsseltes Vollbackup sichern und wiederherstellen.



Technische Eckdaten

Merkmal	Ausführung
Signalisierung	Elektromechanisches Zweiklangläutwerk
Schalldruck	>100 dB(A) bei 1 m Abstand
Optische Signalisierung	Blaue und grüne Blitz-LEDs beim WK977-L
Versorgung	PoE nach IEEE 802.3af, Class 3; DATA- oder SPARE-Paare
Leistungsaufnahme im Leerlauf	<2 W, ohne Klingel- und Blitzsignalisierung
Ethernet	10/100 Mbit/s, Auto-Negotiation und Auto-MDIX
Anschluss	M12-Buchse, 8-polig, X-codiert
Schutzart Gerät	IP43 bei bestimmungsgemäßer Montage
Gehäuse / Glockenschalen	Glasfaserverstärktes Polycarbonat / Aluminiumkokillenguss
Abmessungen B × H × T	171 × 219 × 115 mm, Höhe einschließlich M12-Anschluss
Gewicht	Ca. 1.020 g

Netzwerkleitung X-codiert nicht im Lieferumfang enthalten

lieferbare Ausführungen:

• Artikel-Nr. 60127:   Aussenwecker WK 977 IP
• Artikel-Nr. 60127A: Aussenwecker WK 977 IP - LED | mit zusätzlicher optischer Signalisierung


optionales Zubehör:

• Artikel-Nr. 50002: POE-Injektor - 13W

• Artikel-Nr. 02724: Netzwerkleitung X-codiert / Stecker M12 - RJ45 (8P8C) / 1m
• Artikel-Nr. 02725: Netzwerkleitung X-codiert / Stecker M12 - RJ45 (8P8C) / 3m
• Artikel-Nr. 02727: Netzwerkleitung X-codiert / Stecker M12 - RJ45 (8P8C) / 5m
• Artikel-Nr. 02728: Netzwerkleitung X-codiert / Stecker M12 - RJ45 (8P8C) / 10m (weitere Längen auf Anfrage)

• Artikel-Nr. 02726: Rundstecker M12 - X-codiert / feldkonfektionierbar


_____________________________________________________________________________

Die aktuelle Firmware und die Bedienungsanleitung sind verfügbar unter:

https://www.sts-sprenger.de/download/category/29-wk-977-ip

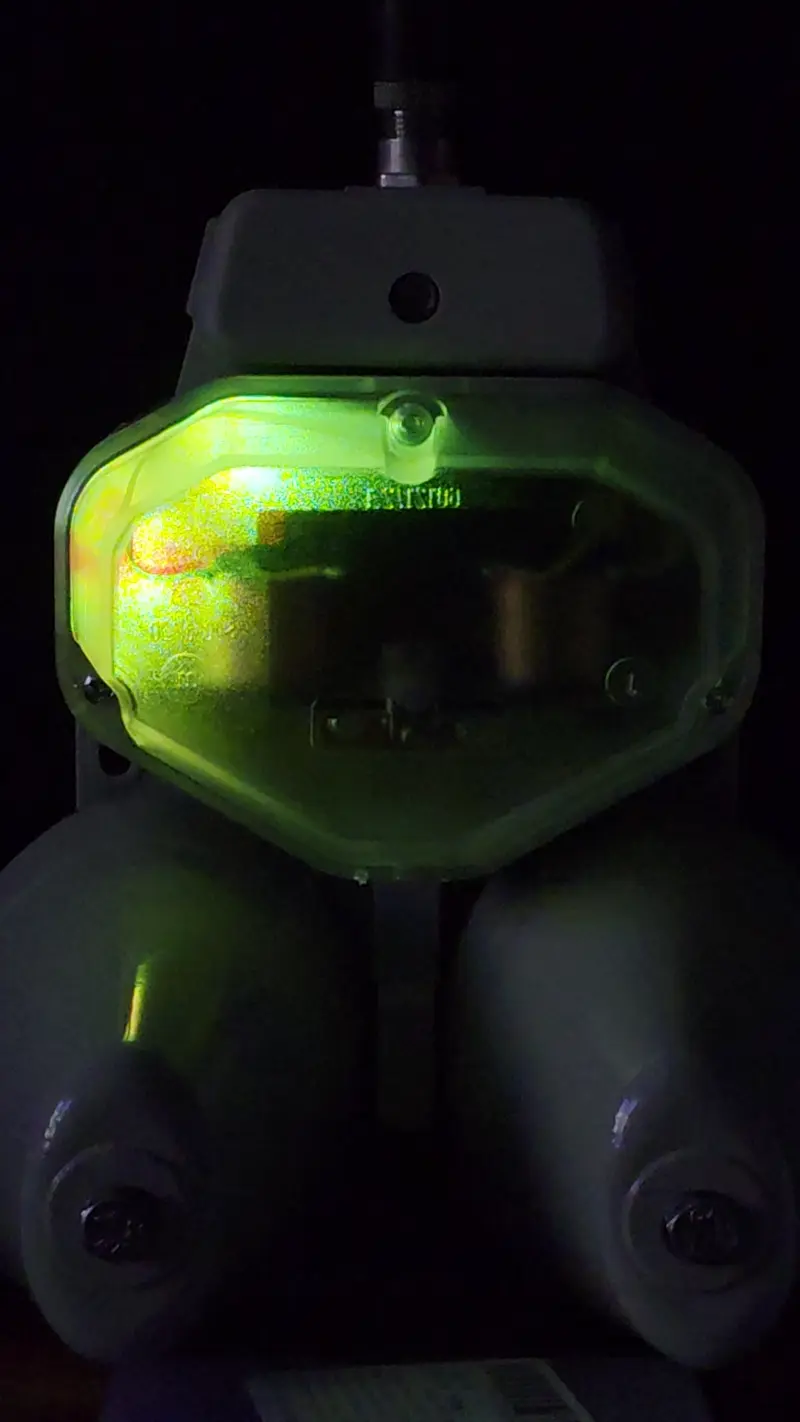

optische Signalisierung WK977-L (60127A)
