Bei den Überspannungsschutz-Modulen ÜSM1 (61000) sowie ÜSM2 (61001) handelt es sich um Mittel- und Feinschutzgeräte, die neben dem Schutz vor eingangsseitigen Überspannungen auch verschiedenste Störfrequenzen von Ihren Telekommunikations-Endgeräten fernhalten.

Bei unmittelbaren Blitzeinschlägen bietet das ÜSM keine ausreichende Sicherheit, kann jedoch in verschiedenen Fällen noch als „Sicherung“ fungieren.
Beim Einsatz mit Nebenstellenanlagen sollte das ÜSM räumlich nahe an der TK-Anlage installiert werden. Das ÜSM ist für Telefonie mit la/lb-Kommunikationsleitungen ausgelegt (OB/ZB/analoge Telefonie). Es wird zwischen die eingehende Kommunikationsleitung und der TAE-Dose geschalten.

Je kürzer die Strecke zwischen dem ÜSM und der Enddose gehalten werden kann, desto höher ist der Schutzfaktor, der auch aufmodulierte Störsignale vor Ihrem Endgerät ableitet.
Das ÜSM ist gestaffelt aufgebaut. Ein Gasentlader leitet als Grobschutz Spitzenimpulsströme bis zu 25 kA sowie Spannungen >230V auf Erde ab. Der dahinter gestaffelte Feinschutz schützt das Endgerät vor aufmodulierten Störsignalen oder den noch verbliebenen Überspannungsimpulsen ab. Die zweite Erdungsklemme ist nur als Verlängerung gedacht, falls weitere Module zum Einsatz kommen.

Sicherheitshinweise

• Die mittels Kurbelinduktoren erzeugten Rufsignalspannungen der korrespondierenden Telefone können bis zu 150 Vss erreichen. Das Berühren der Leitungen oder der Leiterbahnen während eines ein- oder abgehenden Rufes kann zu einem lebensgefährlichen elektrischen Schlag führen. Verwenden Sie von daher die berührungssicheren Kontaktklemmen bestimmungsgemäß.

• Das ÜSM ist für die Verwendung in einem Hutschienengehäuse konstruiert.
  Alternative Montagemöglichkeiten sind ausschließlich Fachpersonal vorbehalten. Betreiben sie das ÜSM nur mit geschlossenem Gehäuse.

• Montieren und Verdrahten Sie das ÜSM nicht während eines Gewitters.
  Überspannungen, wie sie bei Gewittern auftreten, können lebensgefährlich sein.

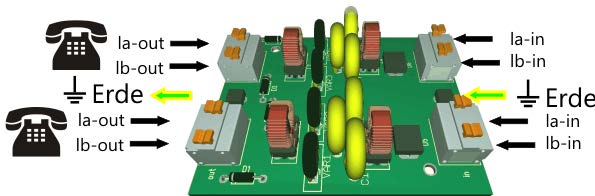

• Der Anschluss „Erde“(rechts) sollte möglichst direkt mit der Potentialausgleichsschiene verbunden werden.
• Der Anschluss „Erde (out)“ wird nur beim Einsatz mehrerer ÜSS-Geräte benötigt.
• Montieren Sie das ÜSM auf einer Hutschiene oder direkt an der Wand. Ein unmontierter Betrieb ist nicht gestattet.

lieferbare Ausführungen:

Artikel-Nr. 61000: Überspannungsschutz-Modul 1 - a/b – TK
Artikel-Nr. 61001: Überspannungsschutz-Modul 2 - a/b – TK
